1、產(chǎn)品簡(jiǎn)介

本產(chǎn)品以新型六碳聚醚單體為主要合成原料，通過(guò)分子結構設計，引入保坍功能單體，采用新型******聚合工藝，經(jīng)過(guò)長(cháng)期實(shí)驗研制成六碳保坍型聚羧酸高性能減水劑。通過(guò)六碳聚醚單體和保坍功能單體的協(xié)同作用，提高了聚羧酸減水劑的保坍性能，該產(chǎn)品不僅具有合適的減水率，更具有優(yōu)異的保坍效果，同時(shí)兼具良好的包裹性，提高混凝土的工作性。特別適用于高速公路、客運專(zhuān)線(xiàn)、工業(yè)及民用建筑、道路、橋梁、水利、港口、機場(chǎng)等工程建設的預制和現澆混凝土、鋼筋混凝土、預應力鋼筋混凝土，尤其適用于配制高流態(tài)、高強度、高耐久泵送混凝土以及對外觀(guān)質(zhì)量要求比較高的清水混凝土工程。

2、產(chǎn)品特點(diǎn)

1）摻量低、性?xún)r(jià)比高。六碳聚醚單體相比普通單體具有更高的反應活性，合成聚羧酸減水劑的轉化率更高，同時(shí)聚羧酸減水劑分子中聚醚側鏈具有更大的空間位阻，因此相同情況下聚羧酸減水劑的減水率更高、保坍性能更好，因此達到相同使用效果時(shí)所需實(shí)際摻量更低，性?xún)r(jià)比高。

2）混凝土包裹性好、保坍性能優(yōu)異。六碳保坍型聚羧酸減水劑分子結構中聚醚側鏈與主鏈的特殊連接方式，使得聚醚側鏈的擺動(dòng)更加自由，提高了聚醚側鏈的包裹性和纏繞性，因此減水劑的包裹性和保坍效果更好，并且對水泥和砂石骨料也具有很好的適應性，同時(shí)，聚羧酸減水劑分子結構中還引入了保坍功能單體，能進(jìn)一步提高母液的保坍性能。

3）有效降低混凝土孔隙溶液的表面張力。通過(guò)分子結構的設計和優(yōu)化， 引入新型功能單體，進(jìn)一步降低聚羧酸減水劑的表面張力，從而降低了混凝土收縮率和泌水率，改善混凝土孔結構和降低徐變，對混凝土耐久性有很大的改善。

4）生產(chǎn)過(guò)程中無(wú)任何有害物質(zhì)加入和排放。本產(chǎn)品采用自由基水溶液聚合，原料中不含甲醛及其他污染物，合成過(guò)程中無(wú)污水廢水排放，超低環(huán)境負荷，屬于新型綠色環(huán)保型高性能減水劑。

3、技術(shù)性能

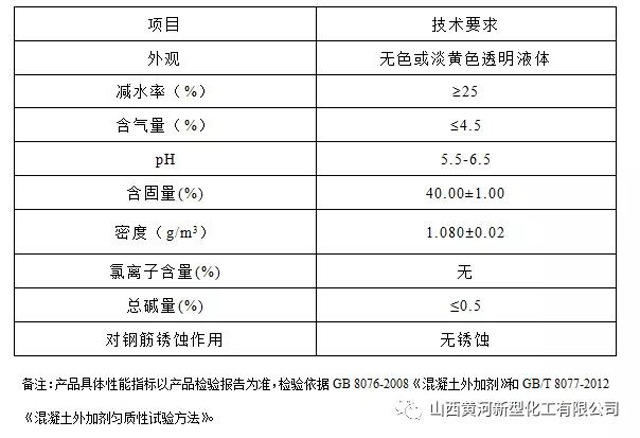

3.1 勻質(zhì)性指標

3.2應用效果對比

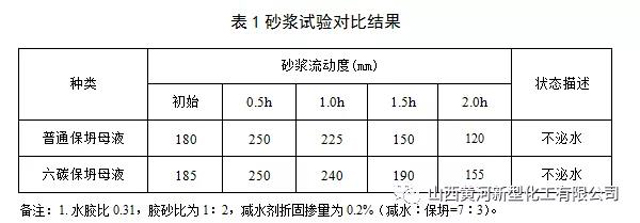

（1） 砂漿試驗對比

由砂漿試驗結果可知，六碳保坍母液的初始減水率略大于普通保坍母液，并且保坍效果也明顯好于普通保坍母液，綜合性能優(yōu)于普通保坍母液。

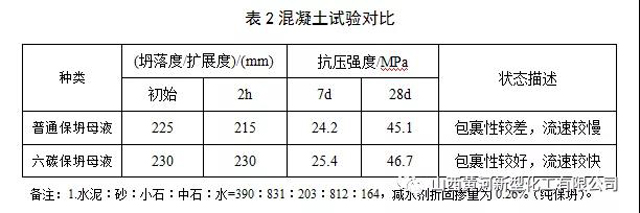

（2） 混凝土試驗對比

由混凝土試驗結果可知，采用六碳保坍母液配制的混凝土初始坍落度略大于普通保坍母液，并且2h坍落度基本不損失，而普通保坍母液已明顯損失，說(shuō)明六碳保坍母液的保坍效果更佳。對比混凝土強度測試結果可知，采用六碳保坍母液配制的混凝土7d和28d抗壓強度均略高于普通保坍母液，并且混凝土表面氣泡也較少，說(shuō)明六碳母液對混凝土強度無(wú)不良影響。

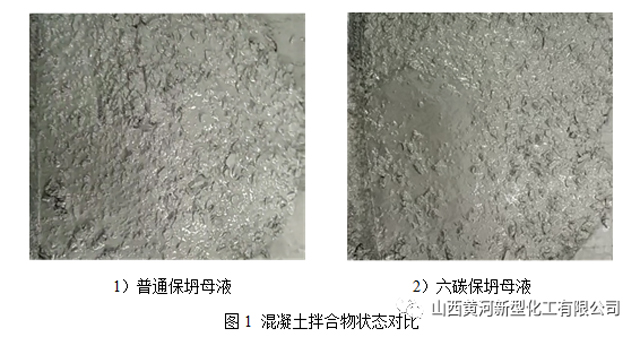

觀(guān)察混凝土狀態(tài)，采用六碳保坍母液配制的混凝土的包裹性明顯好于普通保坍母液，漿體更加飽滿(mǎn)，無(wú)泌水扒底，混凝土流速較快，混凝土工作性明顯優(yōu)于普通保坍母液。

4、使用方法及注意事項

1）根據混凝土要求，經(jīng)試驗后確定摻量，常用摻量為凝膠材料的0.15%-0.25%。

2）本產(chǎn)品可與拌和用水同時(shí)摻入混凝土中或者以添加劑形式摻入混凝土，也可在加入70%的拌合水后再加入本產(chǎn)品，效果更佳。

3）本產(chǎn)品初次使用或和其它外加劑混合使用時(shí)，應預先進(jìn)行混凝土相容性試驗，施工過(guò)程中嚴格控制外加劑摻量和用水量。

5、包裝運輸貯存

1）本產(chǎn)品為液體，采用200kg塑料桶或噸桶密封包裝，也可根據用戶(hù)需求協(xié)定包裝，運輸時(shí)可按普通化工品條件辦理。

2）本產(chǎn)品呈弱酸性，施工現場(chǎng)應避免用金屬容器貯存，宜采用塑料、玻璃鋼或有防腐內襯的貯罐。

3）本產(chǎn)品貯存溫度為5℃-30℃，應放置在陰涼干燥的地方進(jìn)行存放，遠離火種、熱源，保持容器密封，防止雨水污染及曝曬導致產(chǎn)品變質(zhì)，冬季應注意防凍，放在比較保暖的地方。

4）一般來(lái)說(shuō)，聚羧酸減水劑母液的密封保存有效期為一年，復配的成品的密封保存有效期為半年，超期的產(chǎn)品經(jīng)檢驗合格后方可使用。
